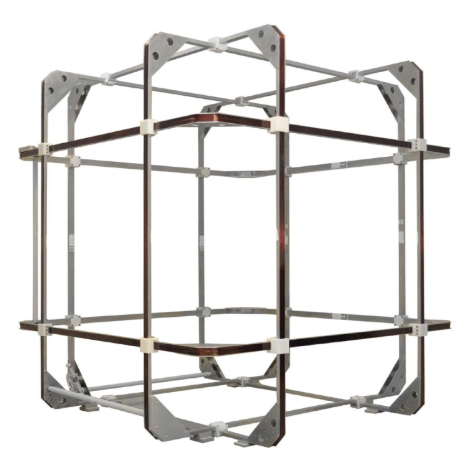

英国巴庭顿 Ferronato亥姆霍兹和梅里特线圈
产品规格：产品型号： 下载：
|
概述：Ferronato®亥姆霍兹和梅里特线圈用于磁场传感器的校准，或用于进行需要已知磁场环境的测试或实验。Ferronato® 2米梅里特线圈提供了类似于Ferronato®2米亥姆霍兹线圈的场性能，但具有两倍的磁场均匀性。亥姆霍兹线圈的可选尺寸分别为1.3米和2米。梅里特线圈的可选尺寸分 别为1米和2米。
特征：
D可选择1、2或3个轴；
典型应用：
|
|技术规格 |
|||||||||||
|
环境指标 |
|||||||||||
|
最高工作温度 |
整套系统为80℃,线圈组为100℃ |
||||||||||
|
技术指标 |
X轴 |
Y轴 |
Z轴 |
||||||||
|
磁场电流比 |
50.5μT/A(0.505Gauss/A)±2%.通过修改端子块处的接线，可选择101μT/A |
||||||||||
|
最大场 |
1.0mT直流(10高斯);由PA1驱动时>500μT(DC) |
||||||||||
|
最大电流 |
20A受接线容量的限制。在室温22℃,在20A下约1小时后，线圈温度稳定在约75℃ |
||||||||||
|
线圈均匀区(<1%误差) |
直径404mm |
||||||||||
|
线圈均质体积(<5%误差) |
直径586mm |
||||||||||
|
正交性误差 |
在±0.2内 |
||||||||||
|
公称直径±1mm |
1295mm |
1241mm |
1187mm |
||||||||
|
匝数(标准配置) |
36 |
35 |
33 |
||||||||
|
线圈框架作为线圈组(Xs、Ys、Zs)±3%时产生 |
1.39μT/A |
1.45μT/A |
1.53μT/A |
||||||||
|
机械指标 |
HH1300-3-C |
BH1300-2A-C |
BH1300-2B-C |
BH1300-1A-C |
H1300-1B-C |
||||||
|
绕组 |
2+2mm双股铜线 |
||||||||||
|
线圈框架 |
铝合金 |
||||||||||
|
尺寸(W×Hx D) |
1256×1420×1309mm |
||||||||||
|
重量 |
73kg |
56kg |
54kg |
37kg |
35kg |
||||||
|
电气指标 |
X轴 |
Y轴 |
Z轴 |
||||||||
|
磁场/电流比±1% |
50.1μT/A |
50.9μT/A |
50.1μT/A |
||||||||
|
在20℃±5%时接线端测量的直流电阻 |
0.84Ω |
0.79Ω |
0.72Ω |
||||||||
|
自感±2% |
10.1mH |
9.2mH |
7.7mH |
||||||||
